1、装置简介

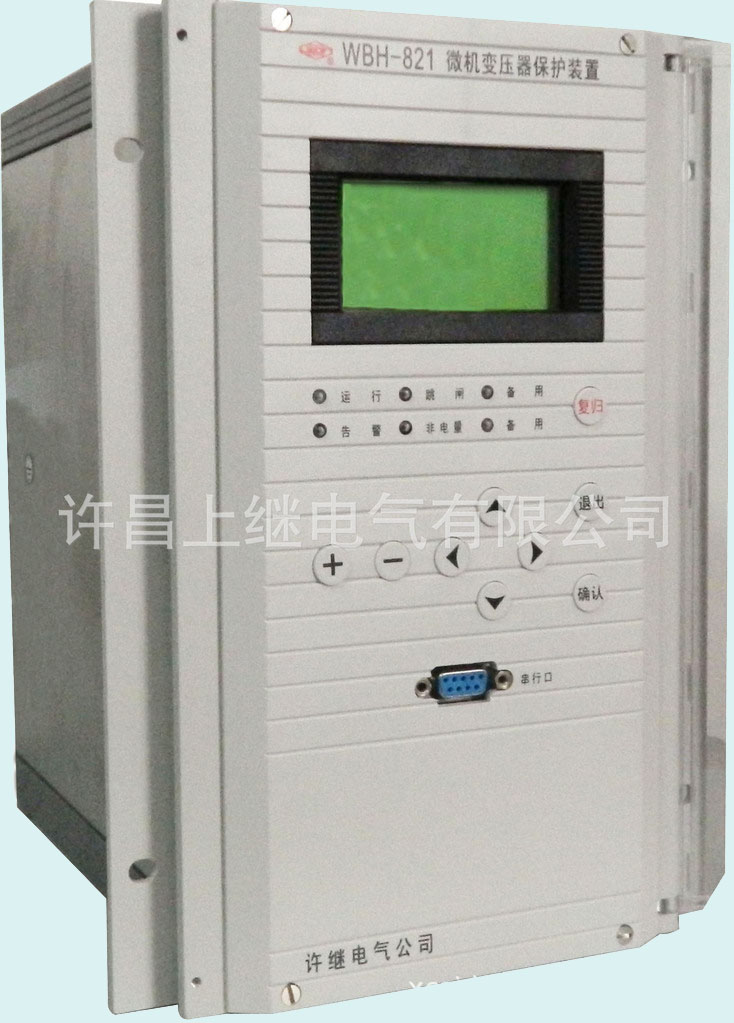

WBH-820系列微机变压器保护测控装置适用于66kV及以下各级电压等级的两圈变压器的成套保护装置。

表1-1：功能配置

1.1.  主要特点

1) 加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上运行。

2) 集成电路全部采用工业品，使得装置有很高的稳定性和可靠性。

3) 采用32 位DSP 作为保护CPU，配置大容量的RAM 和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。

4) 采用16 位A/D 作为数据采集，数据采集每周24 点，保护测量精度高。

5) 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。

6) 可独立整定8 套保护定值，定值区切换安全方便。

7) 大容量的信息记录：可保存不小于100 个最近发生的历史报告,可带动作参数，掉电保持，便于事故分析。

8) 通信规约采用IEC-60870-5-103规约或MODBUS 规约可选，设有双RS-485通信接口；组网经济、方便,可直接与微机监控或保护管理机联网通讯。

9) 具有录波功能，装置记录保护动作前4 周波，跳闸后6 周波（每周波24 点）的采样数据，保护跳闸后上送变电站自动化主站，也可以通过故障分析软件进行故障分析。

10) 保护出口方式可以按照保护配置，出口配置方便灵活。
