1、装置简介

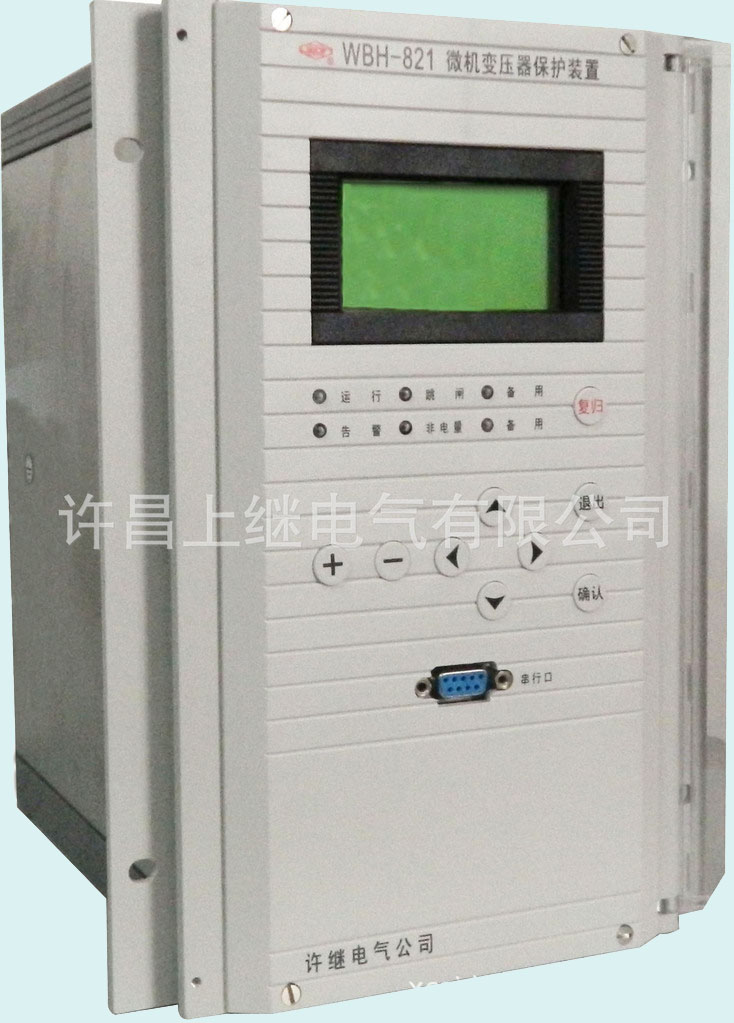

WBH-820系列微机变压器保护测控装置适用于66kV及以下各级电压等级的两圈变压器的成套保护装置。

1.1.  功能配置:请参看表1－1

表1-1：功能配置

1.2.  主要特点

a.采用32位DSP作为保护CPU，数据处理能力强，可靠性高，运行速度快。


b.采用16位A/D作为数据采集，保护测量精度高。


c.采用实时多任务操作系统,提高软件的可靠性。


d.硬件存储容量大，可存储不少于100次SOE记录及10次故障的波形记录,装置的重要操作，如投退压板、修改定值等均有记录。


e.采用液晶显示器，全中文、图形显示。


f.具有RS232、RS485等通信接口，通信规约采用电力行业标准DL/T667-1999（IEC60870-5-103），可直接同微机监控或保护管理机相连。


g.具有完善、灵活的后台分析软件，便于调试和事故后分析。


h. CPU采用多层板和表面贴装技术；装置强弱电回路、开入开出回路合理布局;采用总线板，取消背板配线，具有很强的抗干扰能力。


i.集保护、遥测、遥信、遥控、遥脉、录波功能于一体。
