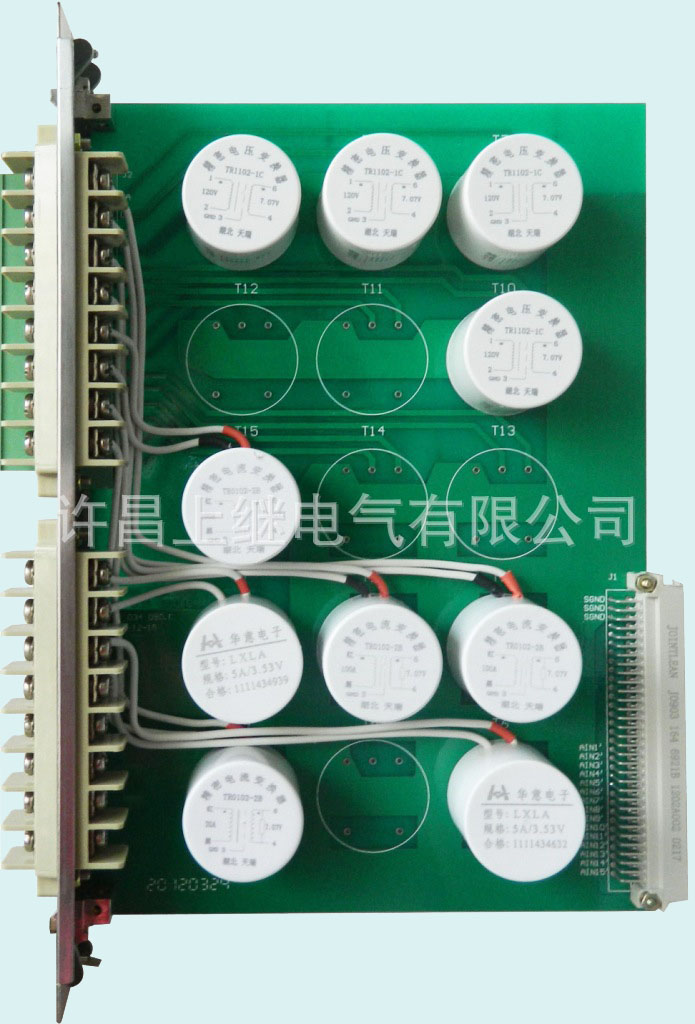

本保护装置由以下插件构成：电源插件、交流插件、CPU插件、出口插件以及液晶面板。

820系列微机保护装置可以应用于 6kV ～ 220kV变电站的各种设备。

a.  采用32位DSP作为保护CPU，数据处理能力强，可靠性高，运行速度快。

b.  采用16位A/D作为数据采集，保护测量精度高。

c.  采用实时多任务操作系统,提高软件的可靠性。

d.  硬件存储容量大，可存储不少于100次SOE记录及10次故障的波形记录,装置的重

要操作，如投退压板、修改定值等均有记录。

e.  采用液晶显示器，全中文、图形显示。

f.  具有RS232、RS485等通信接口，通信规约采用电力行业标准DL/T667-1999（IEC60870-5-103），可直接同微机监控或保护管理机相连。

g.  具有完善、灵活的后台分析软件，便于调试和事故后分析。

h.  CPU采用多层板和表面贴装技术；装置强弱电回路、开入开出回路合理布局;采用总线板，取消背板配线，具有很强的抗干扰能力。

i.  集保护、遥测、遥信、遥控、遥脉、录波功能于一体。
