品牌：许继型号：NWJ-804类型：KVM切换器

接口：NWJ-804网关提供4个网口和2个串口支持系统：windows2000分辨率：100%

远程唤醒：支持远程唤醒电源管理：支持电源管理

一、应用范围

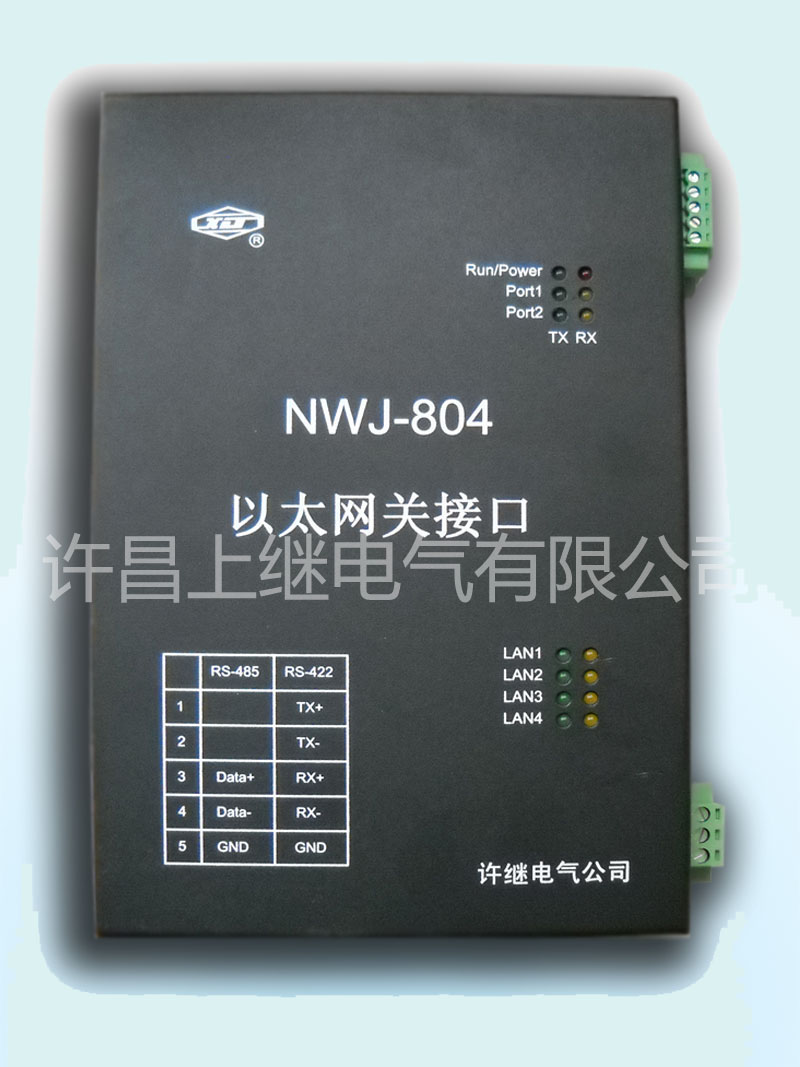

1.NWJ-804以太网关接口适用于各种电压等级的变电站自动化系统，它完成保护或测控装置和后台之间的规约转换。NWJ-804网关提供4个网口和2个串口，NTX-806/817通讯分别提供2/4个网口，两者采用相同的软件。本网关的网口和串口之间并无一一对应关系，一个串口的信息可以转到所有网口。NTX-817的硬件分为标准版和多变压器保护共用定制版两种。

2.NWJ-804的软件分为以下几个系列：

许继保护装置IEC61850规约。程序由技术中心软件平台部提供。配置文件由技术中心装置产品开发部提供。

3.非许继装置RS-485串口规约转IEC61850规约。程序由技术中心软件平台部提供，具体转换器心须通过脚本平实现，脚本由工程设计人员编写。目前已实现了MODBUS，CDT规约。

4.电能表IEC102规约转IEC61850规约。程序由技术中心软件平台部提供，配置文件由工程设备人员做。一般简单规约都可以通过第二中情况的脚本来解决，但是IEC102规约的链路和IEC103一样复杂，用脚本实现异常困难，因此不用脚本，直接编程实现。

二、性能特征

1.提供2个RS-485接口，2-4个10M/100M以太网接口。支持星型组网或者环网，网络冗余模式只支持双网双IP模式，不支持双网单IP模式。

2.提供CONSOLE调试口、telnet远程登陆和FTP上传下载功能。

3.装置同时运行多个规约服务程序，分别完成不同规约的处理。通过数据共享实现数据交换。

4.标准版支持IEC61850通信规约。

5.标准版支持GOOSE逻辑锁功能

6.标准版支持简化COMTRADE格式和binary故障录波自动生成。

三、技术参数

1.供电电源：AC/DC220V,0.1A

2.串口;2个RS-485/RS-422接口（无RS-232接口）。波特率4800bps-38400bps、数据位、停止位、校验位可以设置，工程中一般设置为9600bps、8、1、偶校验。采用端子出线，具有2000V DC隔离保护。通讯用屏蔽双绞线长度以不超过200m为宜，必须可靠接地。

3、网口：NTX-806是两个网口，NWJ-804和NTX-817都是四个网口。默认只提供电口，不提供光口。如需要光口，请使用带有光口的插件。网络速度10M/100M，接口为RJ-45,网线长度80m以内，一般220KV及以上电压等级的变电站使用双网冗余的网络结构，110KV及以下电压等级的变电站使用单网结构，本网关支持keepalive机制的网络中断判据。双网热备份，是否上送数据由后台通过报告控制块的触发选项来控制，网络中断恢复后，后台必须重新使能报告控制块。

4.最大20W。如果20个网关组屏安装时，电源进线断路器容量至少2A。
