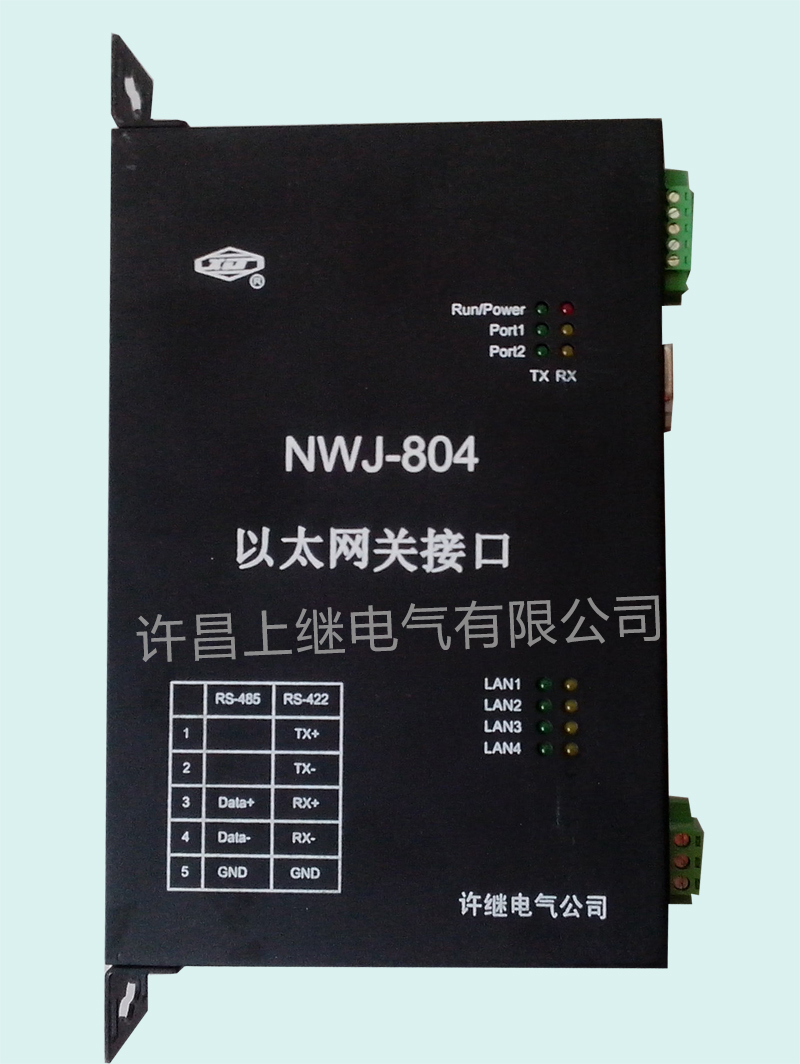

许继NWJ-804 以太网关接口

NWJ-804以太网关接口适用于各种电压等级的变电站自动化系统，它完成保护或测控装置和后台之间的规约转换。NWJ-804网关提供4个网口和2个串口，NTX-806/817通讯插件分别提供2/4个网口，两者采用相同的软件。本网关的网口和串口之间并无一一对应关系，一个串口的信息可以转到所有网口。NTX-817的硬件分为标准版和多变压器保护共用定制版两种。

NWJ-804的软件分为5个系列：

许继保护装置IEC61850规约。程序由技术中心软件平台部提供，配置文件由技术中心装置产品开发部提供。

非许继装置RS-485串口规约转IEC61850规约。程序由技术中心软件平台部提供，具体转换必须通过脚本来实现，脚本由工程设计人员编写。目前已经实现了Modbus、CDT规约。

电能表IEC102规约转IEC61850规约。程序由技术中心软件平台部提供，配置文件由工程设计人员做。一般简单规约都可以通过第2中情况的脚本来解决，但是IEC102规约的链路和IEC103一样复杂，用脚本实现异常困难，因此不用脚本，直接编程实现。 ?1?78?1?73

IEC103规约和IEC104、TCP103规约转换。程序由技术中心软件平台部提供，点号转换用公式法，遵循许继的转换公式。使用方法同NWJ-802网关。支持双网冗余，支持8个后台。

IEC103规约和浙江网络版103规约转换。程序由技术中心软件平台部提供，装置103和浙江网络103转换的时候ASDU不做处理原样转发。COMTRADE文件由网关生成。浙江网络版103规约的文本见《浙江电网继电保护及故障信息系统通信规范》。使用方法同NWJ-802网关。支持双网冗余，支持8个后台。

性能特征

提供2个RS-485接口，2～4个10M/100M以太网接口。

提供CONSOLE调试口、telnet远程登陆和FTP上传下载功能。

装置同时运行多个规约服务程序，分别完成不同规约的处理。通过数据共享实现数据交换。
