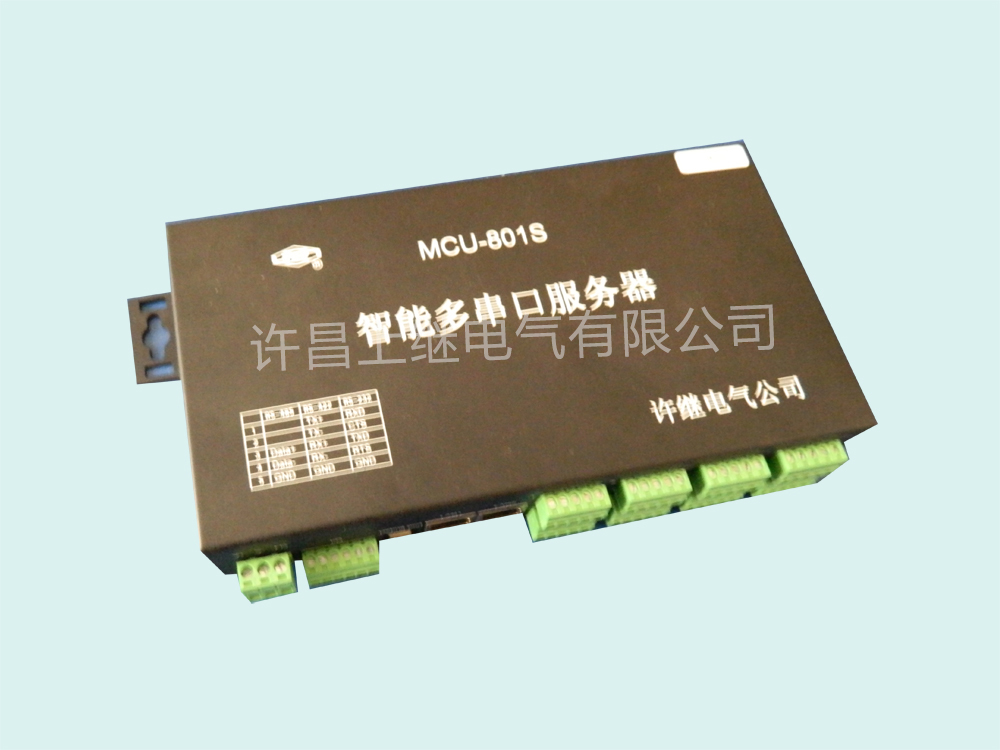

许继MCU-801S智能多串口服务器

  NWJ-801B网关是NWJ-801、NWJ-801A网关的软硬件升级版本，NWJ-801B和其它两种网关的软硬件均不兼容。网关升级的原因是NWJ-801、NWJ-801A网关所用的芯片停产。为了避免升级对图纸造成影响，硬件版本仍然叫NWJ-801A，软件为了区分叫做NWJ-801B或者NWJ-801Av2。NTX-802和NTX-826通讯插件使用和NWJ-801网关同样的程序。

NWJ-801网关是许继电气股份有限公司CBZ-8000变电站自动化系统中后台计算机与保护装置间之间的规约转换器。它把不具备以太网接口，只有RS-232/485/422接口的继电保护装置接入系统，同时把IEC103规约转换为IEC104规约和继保工程师站使用的TCP/103规约。它具有一个网口和一个串口，即“单网单串”，两个网关组成双网。对应的通讯插件型号为NTX-802，因为插件由两块主板组成，因此配置的时候，两个网口都要配置。

NWJ-801网关的网络标配为4个104规约站（操作员/远动站，***多可以接8个）和1个TCP103站（工程师站，***多可以接3个），但是所有后台总数不能超过9个。NWJ-801不判后台IP，在30秒内如果没有收到后台的报文，会关闭连接。它对主站发送的U格式和I格式能够及时确认，并修改自己的发送序号。它不主动发U格式测试帧。网关波特率固定为9600、偶校验，可以带8台低压保护装置。串口发送报文间隔默认100ms，也就是如果带8台装置，所有装置轮询一次的时间约1秒钟。如果对实时性要求较高、单台装置的数据量较大或者后台数量较多，就不宜采用一个网关带多台装置的做法。
